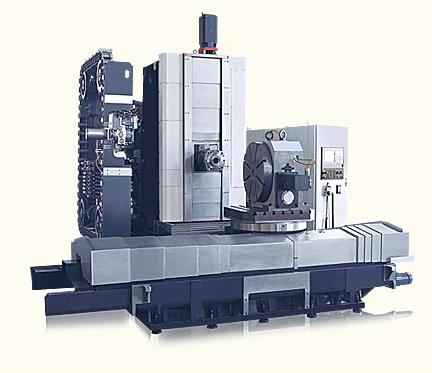

HMC80u臥式五軸加工中心是我公司新研制開發的五軸聯動臥式加工中心�?蓾M足鼓風機及航空航天等行業對大扭矩、高剛性的需求,為鼓風機及航空航天等行業的葉片、葉輪高效率、高精度的復雜型面的5軸聯動加工提供可靠的理想設備。
該機床縱橫床身分體式鑄造,兩床身T型分布通過螺釘連接;
立柱門式框架結構、主軸箱在框架內上下運動,精度高、剛性好、動態性能好;
X、Y、Z三向座標導軌采用直線滾動導軌,移動采用電機與滾珠絲杠直連進行傳動,快速移動速度可達24m/min。配有光柵尺實現閉環控制;
B軸數控回轉工作臺及C軸數控立轉臺均采用電機經齒輪、雙導程蝸桿、蝸輪使轉臺回轉。B軸旋轉范圍為±220°。 C軸旋轉范圍為±360°,采用徑向夾緊套夾緊結構,并可承受較大的切削扭矩。B軸和C軸均配有圓光柵實現閉環控制;
主運動采用二檔齒輪變速,增大主軸扭矩,主軸由兩組高精度、高剛性角接觸球軸承支承,保證了主軸有高的回轉精度;
主軸配有強制冷卻循環系統,控制主軸溫升;
配備大容量鏈式自動換刀裝置;
配備德國西門子SINUMERIK 840D數控系統。最優的全數字化SIMODRIVE 611D伺服驅動,提供極高的動態性能。40GB硬盤,方便備份及回裝各種數據,降低停機時間。具有靈活刀具管理功能的換刀系統,帶來高加工效率。ShopMill集成式解決方案,直接處理模具制造程序,優化了自由表面及擺動加工;
按用戶要求可選裝FIDIA C20或HEIDENHAIN iTNC 530數控系統。
